一、功能说明

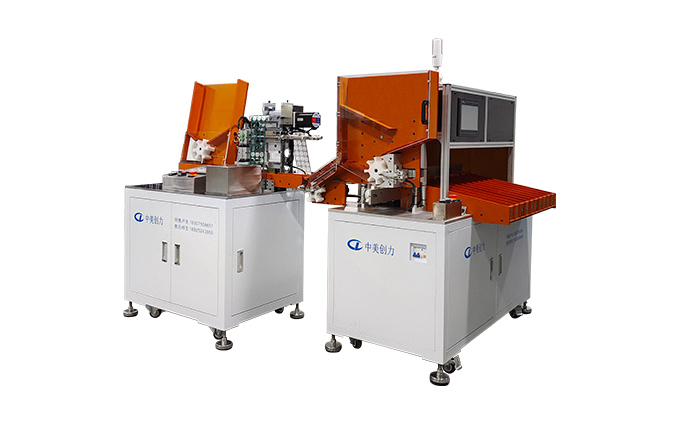

贴纸分选一体机是一款用于给圆柱电池正极贴绝缘青稞纸，同时对电池内阻、电压等参数的测试分选设备，自带高精密内阻、电压自动测试系统，该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现 10 级（1 个 NG 工位，9 分选等级）分选。此设备每小时可贴纸测试配组电芯 3000支左右，且结构设计简洁大方，性能稳定。

二、工艺流程

通过人机界面的软件设定电池内阻，电压等参数，由 PLC 自动完成如下功能：人工装填电池到贴纸机料仓→电池正极贴绝缘青稞纸→接驳电机运载电池到分选机料仓→测试气缸测试分选（测试仪上传数据，软件分选）→分选气缸分拣电池；设备配置声光报警，可分选完成自动停机，满料报警，故障报警等。操作参数可根据客户的实际要求设定。

三、设备参数

工作电压：单相 AC220V±5%/50Hz, 总功率： 1500W

工作气源：0.4~0.6Mpa

适应电池规格：32700 成品电芯，其他圆柱电芯可定制

联机效率：≥ 50PPM

设备重量：约 500 ㎏

外形尺寸：1640（长）×930（宽）×1370（高）mm

框架材料：优质厚冷轧板制作。

电控器件：采用显控 PLC、大力距电机控制，品牌传感器等配件。

操作配置：HMI

青稞纸规格要求：卷料最大直径 350MM，卷芯内直径 72-75MM，宽 110MM，0.3mm 厚

面垫外形：外径 31MM，内径：16MM

仪器：精密电压内阻测试仪 HK3561

分选参数：开路电压、交流内阻

开路电压：精度 +/- 0.10% rdg， 显示分辨率 0.1 毫伏

交流内阻：精度 +/- 0.5% rdg， 显示分辨率 0.01 毫欧
