一、功能说明

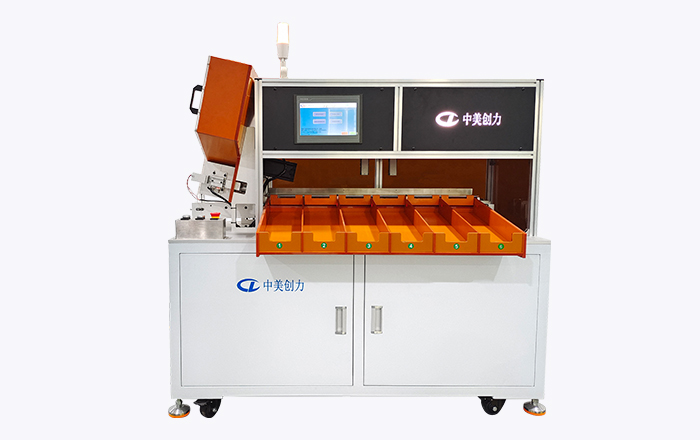

6 档通用电池分选机是一款用于圆柱电池的内阻、电压等参数的测试分选设备，自带高精密内阻、电压自动测试系统，该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现 6 档（5 个 OK 档，1 个 NG档）分选。此设备每小时可测试配组电芯3000支左右。

二、特点介绍

1、适用电芯：32140/33138/33140（可定制）

2、设备操作简单，无须专业人员培训，工人均能轻松掌握

3、设备采用 PLC+触摸屏控制，PLC 负责电池入料，运料，收料等动作，触摸屏负责电池测试仪表数据采集存储，电压内阻等级分选设置，电池参数管理等，操作简单易学，工作效率高，节省人力成本，产品性能良好。

4、检测机构采用专用探针两通道同时测量增加U型磁力定位槽，在不分正负极的情况下，大大提高了测试的准确性能。

5、出料结构

料槽结构设计简洁大方，使出料更加快速整齐，系统性能稳定，5个分选配阻通道1个不合格通道，维护方便。

三、工艺流程

通过人机界面的软件设定电池内阻，电压等参数，由 PLC 自动完成如下功能：人工装填电池→上料轮送料→测试气缸测试分选（测试仪上传数据，软件分选）→皮带传送电池→推料气缸将电芯分选到指定档位；设备配置声光报警，可分选完成自动停机，满料报警，故障报警等。操作参数可根据客户的实际要求设定。

四、设备技术参数

• 工作电压：单相 AC220V±5%/50Hz, 功率：P≤600W
• 工作气源：4~0.6Mpa
• 分选效率：≥ 50PPM
• 设备重量：约 200KG
• 外形尺寸：1480（长）×820（宽）×1420（高）mm
• 分选机框架材料：优质厚冷轧板制作。
• 电控器件：采用 HMI、PLC、步进电机控制，品牌传感器等配件。
• 分选参数：开路电压、交流内阻

开路电压：精度 +/- 0.05% rdg，+/2dgt ，显示精度 0.0001 伏

交流内阻：精度 +/- 0.5% rdg，+/2dgt， 显示精度 0.01 毫欧
