一、设备简介

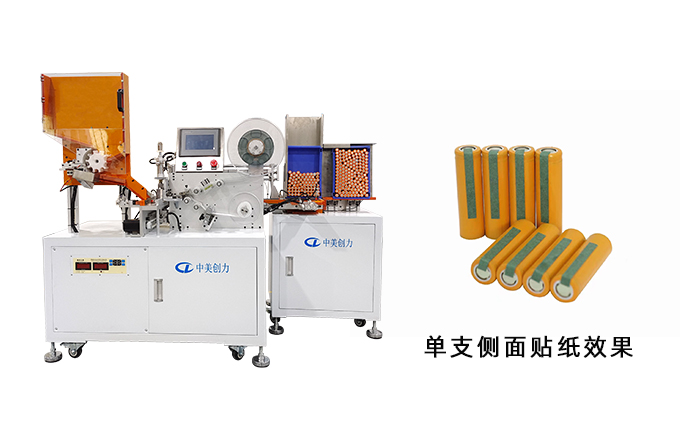

CAC-CMQK是一款用于给单颗圆柱电芯侧面贴青稞纸的设备，采用高精度步进电机定位传输，垂直压贴和侧面压贴两种方式贴合。具有单双边可折叠，通用186500,18650,21700电芯。 精度高，速度快等特点。且结构设计简洁大方，性能稳定，贴合牢固。

二、工艺流程

通过人机界面的软件进行操作和设定参数，由PLC自动完成如下功能：人工装填电池到料仓→通过上料轮落入传输装置运载电池→贴纸工位自动拉纸切纸→垂直压合工位垂直下压→侧压工位再次侧面下压→皮带传输移出电池；设备配置声光报警，具有缺料报警，故障报警等。操作参数可根据客户的实际要求设定。

三、设备技术参数

● 工作电压：单相 AC220V±10%/50Hz, 总功率： 650W
● 工作气源：0.4~0.6Mpa
● 适应电池规格：18500/18650/21700 成品电芯
● 贴纸宽度：5-10mm
● 运行效率：≥ 50PPM
● 设备重量：约 100 ㎏
● 外形尺寸：1070（长）×600（宽）×1376（高）mm
● 框架材料：优质厚冷轧板制作。
● 电控器件：采用显控 PLC、大力距步进电机控制，品牌传感器等配件。
● 操作配置：HMI
●青稞纸规格要求：0.25mm 厚，内径 76mm，外径最大 270mm，纸宽范围 30-80mm

四、设备结构特点

1）设备结构紧凑合理，外型美观，占用空间小。

2）设备操作简单，无须专业人员培训，工人均能轻松掌握。

3）设备采用PLC+触摸屏控制，PLC负责电池入料，运料，贴纸，出料等动作，触摸屏负责参数设置、数据采集、运行控制等，傻瓜式操作简单易学，工作效率高，节省人力成本，产品性能良好。

4）设备材料采用优质厚冷轧钣金框架。

5）设备安装有万向活动脚轮，设备在移位时能轻松移动。

五、操作环境

1） 室内温度：-10℃~50℃。

2） 室内湿度：75%以下。

3） 工厂场地：无污染无强电磁干扰。
